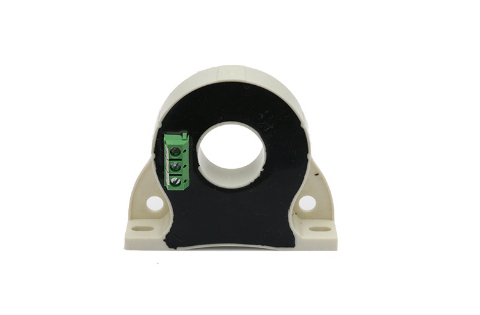

中車CRRC工業電流傳感器NT58-S

品牌:中車CRRC

型號:NT58-S

系列:工業電流傳感器

工作溫度范圍:-25℃~+85℃

應用領域:用于各種工業變頻、伺服裝置輸入、輸出電流以及工業變頻、伺服裝置內部電流的檢測,適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測,用于工業變頻、伺服裝置的電流控制、過載以及過流保護等功能的實現。有閉環、開環、磁通門等不同原理,測量范圍從mA到kA級別,精度從幾十個ppm到1%,可適用于各種不同工業場合下的精度、量程、尺寸等要求。

產品詳情
產品說明

該磁平衡式霍爾電流傳感器適用于對交流、直流和脈動電流的隔離精確測量,測量時一次側與二次側之間完全絕緣。


產品優點

產品應用

參照標準

高精度

交流變頻器AC

EN50178
EN50155

線性度好

電池供電

低溫漂

變流器/逆變器

寬頻帶

UPS/SVG

快速響應



主要電氣參數

額定測量電流 IPN(A)

50

測量范圍 IP(A)

0~±70

匝比

1:1000

電源電壓 VC(V)

+/-12V~+/-15V(+/-5%)

額定測量輸出 ISN(mA)

150mA

測量電阻 RM(Ω)




                     RMmin     RMmax

 @±12V, ±50A:  0Ω      140Ω

@±12V, ±70A:  0Ω      70Ω

 @±12V, ±50A:  0Ω      200Ω

 @±15V, ±70A:  0Ω      110Ω

二次側電流消耗 IC(@±24V)

≤25mA+

隔離耐壓

6kVrms/50Hz/1min


精度 - 動態參數

基本誤差δi
(@IPN,TA=25℃)

≤±0.8%

線性度δL
(@IPN,TA=25℃ )

≤±0.1%

零點輸出電流IO
(@IP=0,TA = 25℃)

≤±0.2mA

零點溫度漂移IOT

≤±0.6mA(-25℃~+85℃)

響應時間

≤1μS

di/dt精確度

>50A/us

頻率帶寬BW

DC..100kHz


一般數據

工作溫度 Ta

-25℃~+85℃

儲存溫度 Ts

-40℃~+90℃

重量

≤100g



機械特征

未注公差

±1 mm

傳感器安裝方式一(推薦)

2hole ?4.2mm

2 M4 steel screws

傳感器安裝方式二(推薦)

2 hole ? 5.4mm

2 M5 steel screws

推薦力矩

2.5 N·m

母排尺寸(推薦)

?15mm

次邊電氣連接

Three core pressure coupling



備注

1.當測量電流方向與傳感器上標示的方向一致時,傳感器輸出ISN為正。
2.產品二次側連接線優選屏蔽線,屏蔽層接近產品端連接線可接機殼,負電源或電源0V。
3.電量傳感器安裝螺釘孔的垂直度要求:要求在國家標準8級或以上(或0.06以下)。
4.電量傳感器安裝面平面度要求:
(a).大平面安裝平面度國家標準11級或以上(或平面起伏小于0.25mm);
(b).安裝面加有小圓凸臺設計時平面度要求達國家標準12級或以上(或平面起伏小于0.5mm);
5.未注公差±1mm;
